QLY:L型横出しキャップ型
特徴
横出しキャップ型は、自動ライン・キャリアの移動の邪魔になりません。
石英管は高い絶縁性を有し、透過による輻射熱は熱効率を大きくします。
発熱部は底辺部のみですので、液面の浅い槽、液の増減の大きい槽に向いています。自然対流により、ストレート型に比べ熱効率の面でも良好です。
保護管をつけることにより、槽と発熱部の直接接触はなくなります。又、落下物による破損防止対策として保護管の使用をお勧め致します。（塩ビ槽・FRP層のヒーターによる焦げや接触部分の変形がなくなります）。
不透明石英管直管を45°にカットし、カット部分を合わせ直角90°に溶接したものです。
石英管外径には誤差があります、外径の公差指定がある場合は事前にお問い合わせください。
ケーブルグランド採用で防水性が向上！
仕様
【最高使用温度：70℃】
※塩ビ保護管(PVC)付属の場合、最高使用温度は60℃になります。
標準仕様
管材質：不透明石英ガラス
電源コード：2ｍ 差込プラグ付 設置用フック付
※三相で極数3Ｐをご希望の場合、下記例）のように型式をご指定下さい。
例）220V3kW3P 型式:QLY-233
※塩ビ保護管付の場合は保護管寸法でご注文ください。
※Ｌ型ヒーターの塩ビ保護管は後装着できません。ご注文時に必ずご指示ください。

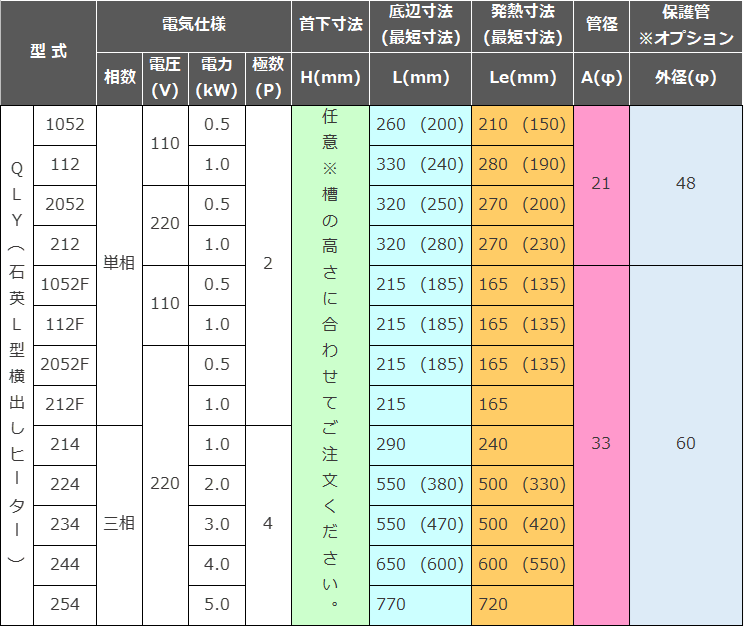

寸法図
注意事項
取扱上の注意
温度調節器のご使用をお勧めします。
注意
保護管をご使用の時は使用温度をお守りください。
不適切な使用は、保護管が軟化、変形し、火災の原因となります。
非防水タイプです。湿気の多い場所での使用はしないでください。また、キャップ部を液中に漬けないでください。
保護管選定例
| 使用温度＼薬液例 | 塩酸 | クロム酸 | 酢酸 | 硝酸 | 硫化水素 | 硫酸 |
| 60℃以下 | PVC HT・PP | PVC HT | PVC HT・PP | PVC | PVC HT・PP | HT・PP (PVC) |
| 60℃～80℃ | HT・PP | HT | HT | HT・PP | ||
| 80℃～120℃ | PP | PP |
※上記表は、あくまでも保護管の耐熱温度です。製品の使用温度以下でご使用ください。
