熱風循環式乾燥機

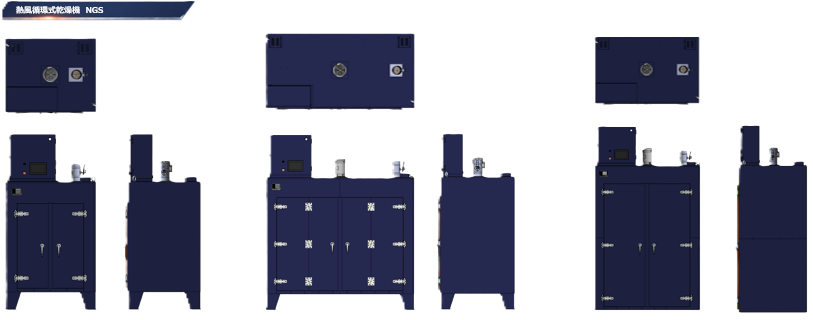

200℃まで対応熱風循環式乾燥機 NGS

温度ムラを抑え、安定した乾燥・加熱処理

ミナモト電機の熱風循環式乾燥機は、炉内の両側面からバランスよく熱風を送り、ワークを均一に加熱する工業用乾燥機です。

研究開発や少量生産に適した標準機「NGSシリーズ」のほか、炉内寸法、処理量、扉構造、棚、搬送方法、温度制御など、ご使用条件に合わせたオーダーメイド製作にも対応します。

ワークの材質・寸法、処理温度、加熱時間などをお知らせいただければ、必要なヒーター容量や乾燥機仕様をご提案いたします。

規格仕様

製品カタログ

NGS：熱風循環式乾燥機カタログ

特徴

天井部の吸込ファンによって炉内の空気を加熱室へ送り、加熱した空気を炉内の両側面から吹き出します。
左右から熱風を循環させることで、片側送風方式で発生しやすい炉内の温度差を抑え、乾燥・加熱処理のばらつきを低減します。
安定した温度管理が必要な部品乾燥、樹脂・塗料の乾燥、予熱、エージングなど、さまざまな工程で使用できます。

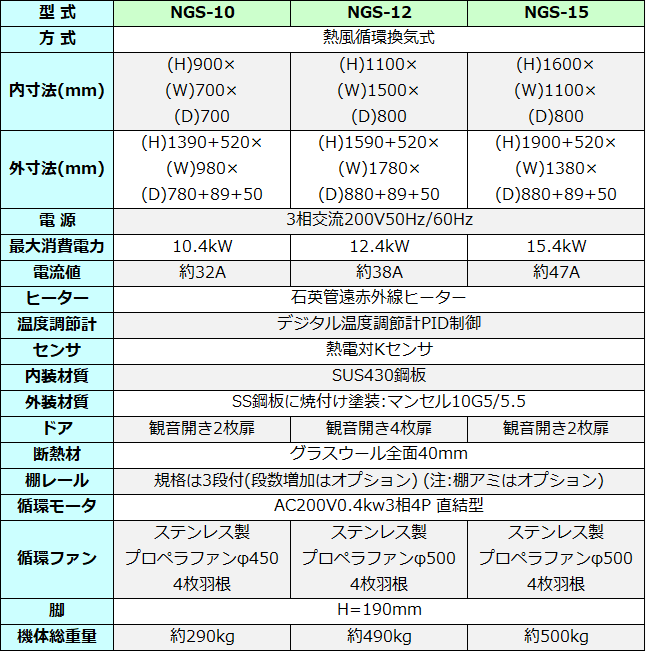

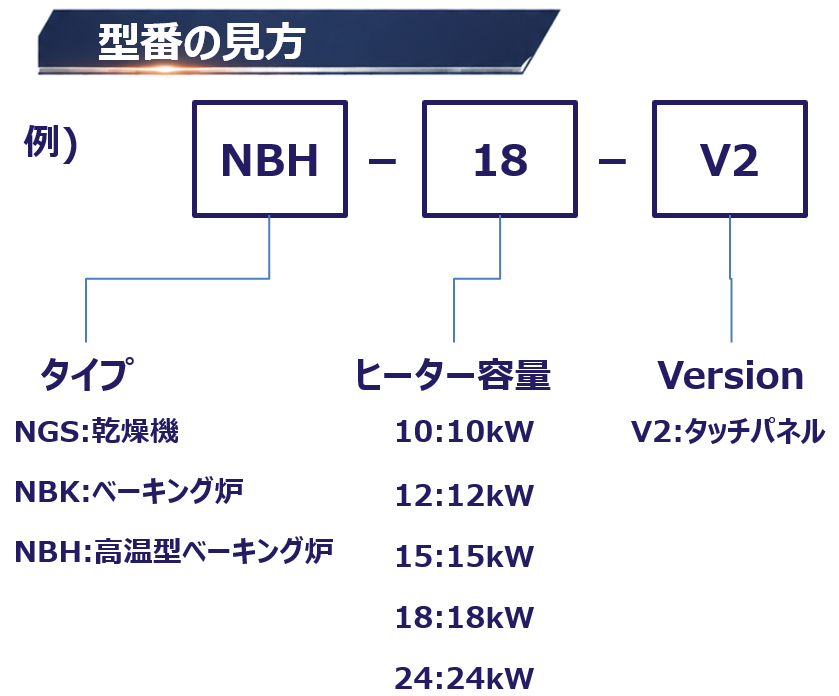

規格仕様

型式	NGS-10-V2	NGS-12-V2	NGS-15-V2

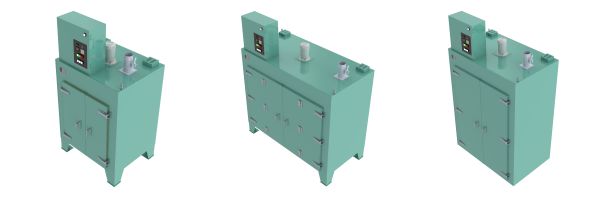

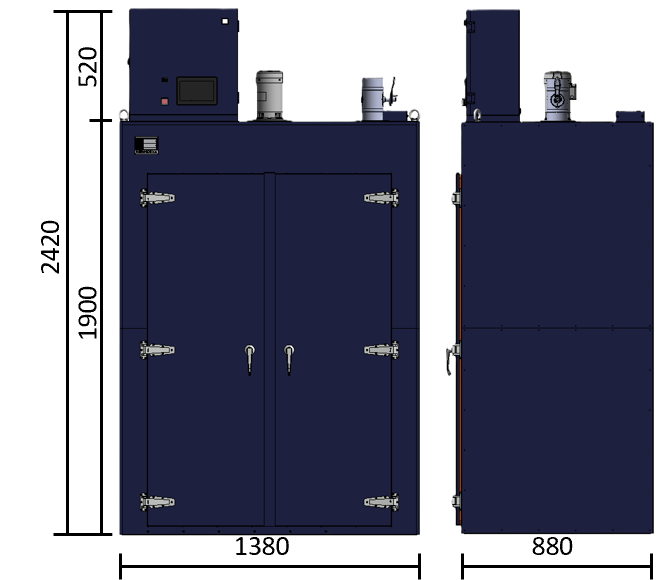

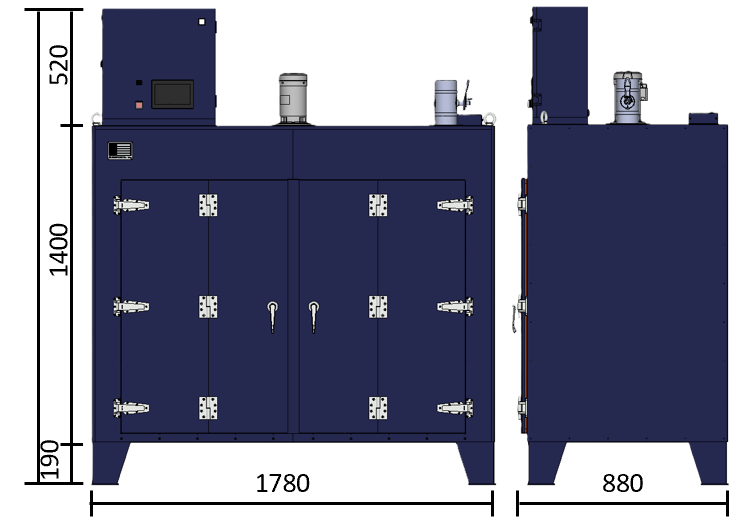

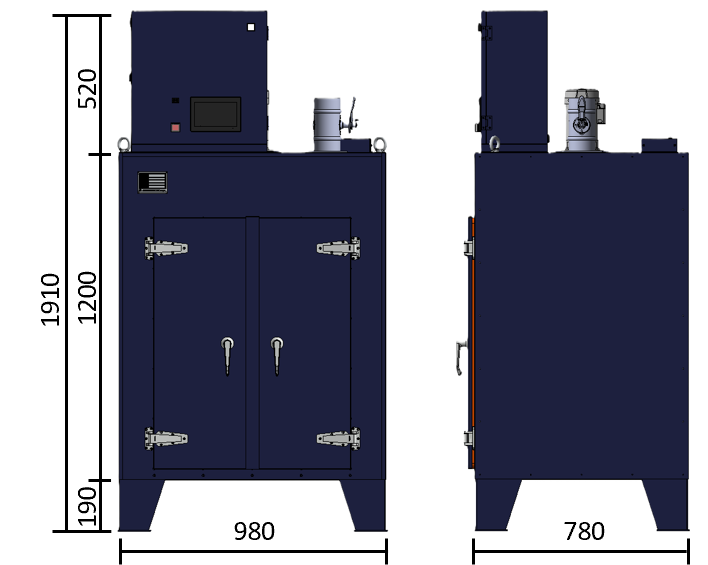

イメージ図
炉内寸法(mm)	H900×W700×D700	H1100×W1500×D800	H1600×W1100×D800
外形寸法(mm)	H1910×W980×D780+69+50	H2110×W1780×D880+69+50	H2420×W1380×D880+69+50
電源	3相交流200V50Hz/60Hz	3相交流200V50Hz/60Hz	3相交流200V50Hz/60Hz
最大消費電力	10.4kW	12.4kW	15.4kW
電流値	約32A	約38A	約47A
ヒーター	石英ガラス管ヒーター	石英ガラス管ヒーター	石英ガラス管ヒーター
温度調節	タッチパネル一体PID制御	タッチパネル一体PID制御	タッチパネル一体PID制御
センサ	シース熱電対Kセンサ	シース熱電対Kセンサ	シース熱電対Kセンサ
内装材質	SUS430鋼板	SUS430鋼板	SUS430鋼板
外装材質	SS鋼板にウレタン２液塗装：マンセル7.5PB2/6	SS鋼板にウレタン２液塗装：マンセル7.5PB2/6	SS鋼板にウレタン２液塗装：マンセル7.5PB2/6
ドア	観音開き2枚扉	観音開き4枚扉	観音開き2枚扉
断熱材	グラスウール40mm 底部50mm	グラスウール40mm 底部50mm	グラスウール40mm 底部50mm
棚	規格は3段付 (注：棚アミはオプション)	規格は3段付 (注：棚アミはオプション)	規格は3段付 (注：棚アミはオプション)
循環モータ	AC200V0.4kW	AC200V0.4kW	AC200V0.4kW
循環ファン	SUS製プロペラファンφ450 4枚羽根	SUS製プロペラファンφ500 4枚羽根	SUS製プロペラファンφ500 4枚羽根
脚	H=190mm	H=190mm	なし
機体重量	約290kg	約490kg	約510kg

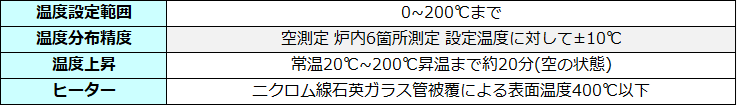

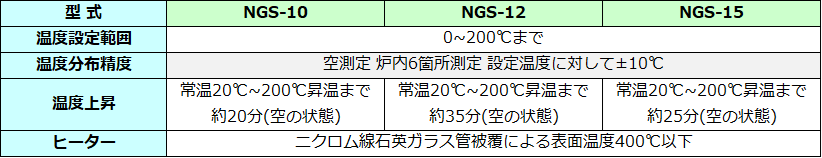

性能表

型式	NGS-10-V2	NGS-12-V2	NGS-15-V2

温度設定範囲	0～200℃	0～200℃	0～200℃
温度分布精度	空測定炉内6箇所測定設定温度に対して±10℃
温度上昇	常温20℃～200℃昇温まで約20分(空の状態)	常温20℃～200℃昇温まで約35分(空の状態)	常温20℃～200℃昇温まで約25分(空の状態)

※性能測定条件：常温20℃、炉内処理物なし・熱風循環運転の場合

200℃を超える温度で加熱したい場合、ベーキング炉をご利用ください。

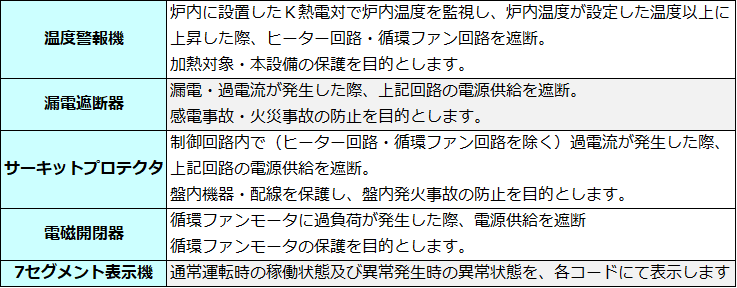

安全装置



温度警報器	炉内に設置したK熱電対により炉内温度を監視し、炉内温度が設定温度以上に上昇(異常過熱)した際に、ヒーター回路および循環ファン回路を遮断します。加熱対象物および本設備の保護を目的とします。
漏電遮断機	漏電または過電流が発生した際に、上記回路への電源供給を遮断します。
サーキットプロテクタ	制御回路やモータ回路の過電流・過負荷を検知し、機器や配線を保護します。
電磁開閉器	循環ファンモータに過負荷が発生した際に、電源供給を遮断します。
タッチパネル表示器	通常運転時の稼働状態および異常発生時の異常状態と説明を表示します。
ヒーター断線警報器 (オプション)	ヒーターが断線したときに報知する機能。※運転は止めません

オプション



記録計	炉内6点の温度を記録します。ペーパーレスタイプとペーパータイプの2種類をご用意しています。
炉内寸法指定	炉内寸法を指定できます。
塗色指定	塗装色を指定できます。マンセル値でご指定ください。
処理台車	棚アミを載せ、処理台車ごと炉内に入れて熱処理するための台車です。
運搬台車	処理台車を運搬するための台車です。
棚アミ	ワークを入れるためのかごです。ワークの形状・質量をお伝えください。
棚レール	炉内に棚アミを設置するためのレールです。棚アミの段数・取付位置は、ワークの形状や処理条件に合わせて指定できます。標準仕様は3段です。

標準機のほか、炉内寸法・棚段数・台車仕様・記録計・安全装置・塗装色などの変更にも対応可能です。処理物の寸法、重量、処理温度、処理時間、1回あたりの処理量をお知らせいただければ、適した仕様をご提案します。

※性能向上のため予告なしに寸法以外の仕様を変更させていただく場合がありますが、ご了承ください。
