特徴
破損の心配を軽減
従来とは異なる設計のため、運搬中の破損・保管中の破損・使用中の破損を軽減しました。
運用コストの軽減
折りたたみ方式のため、荷姿がコンパクトになり運送コストを軽減できます。
石英管は高い絶縁性を有し、透過による輻射熱は熱効率を大きくします。
石英管外径には誤差があります、外径の公差指定がある場合は事前にお問い合わせください。
仕様

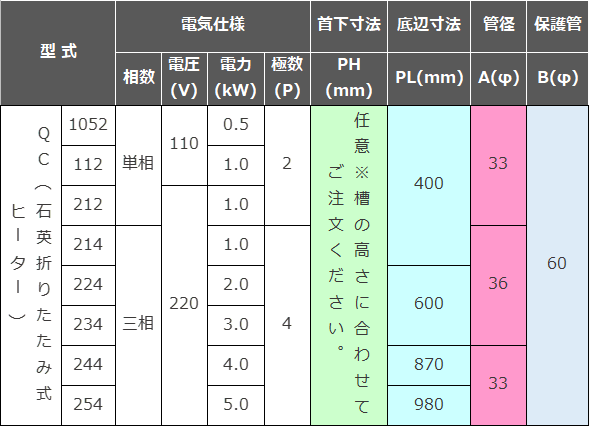

標準仕様
管材質：不透明石英ガラス
電源コード：2ｍ 防水ホース：0.2ｍ 差込プラグ付 塩ビ保護管(PVC)
※三相で極数3Ｐをご希望の場合、下記例）のように型式をご指定下さい。
例）220V3kW3P 型式:QC-233
※耐熱塩ビ保護管(HT)はオプションになります。
寸法図
注意事項
取扱上の注意
温度調節器のご使用をお勧めします。
注意
保護管をご使用の時は使用温度をお守りください。
不適切な使用は、保護管が軟化、変形し、火災の原因となります。
保護管選定例
| 使用温度＼薬液例 | 塩酸 | クロム酸 | 酢酸 | 硝酸 | 硫化水素 | 硫酸 |
| 60℃以下 | PVC HT・PP | PVC HT | PVC HT・PP | PVC | PVC HT・PP | HT・PP (PVC) |
| 60℃～80℃ | HT・PP | HT | HT | HT・PP | ||
| 80℃～120℃ | PP | PP |
※上記表は、あくまでも保護管の耐熱温度です。製品の使用温度以下でご使用ください。
